آموزش نصب دزدگیرماشین1402

باتوجه به افزایش تورم و بیکاری افراد وعدم ایمنی خودروهای به خصوص داخلی برخی از افراد سعی می‌کنند با روی آوردن به انجام کارهایی مانند سرقت کسب درآمد نمایند.البته این کار به نوع خود یکی از رفتارهای ناهنجار می باشد که برخی برای خودازاین نوع رفتار شروع به منفعت طلبی میکنند.البته بد نیست بدانید که این افراد چه زود و یا دیر دستگیر شده و تاوان اشتباهات خود را مطابق باقوانین خواهند پرداخت.یکی از راه های پیشگیری از سرقت خودرو نصب دزدگیر ماشین واستفاده از دزدگیر خودرو می باشد..درادامه باروش های پیشگیری از سرقت خودرو ونحوه نصب دزدگیر خودرو آشنا خواهیم شد.

راه های پیشگیری از سرقت خودرو

برای پیشگیری از سرقت خودرو تا حد امکان با رعایت کردن و ایمن کردن برخی از قسمت‌های خودرو سبب پیشگیری از سرقت خودرو شوید.

راهکار پیشگیری از سرقت

۱: قبل از رها کردن خودرو از قفل بودن تمام درب‌ها و پنجره‌ها مطمئن شوید.

۲: پارک کردن خودرو در یک منطقه امن می‌تواند سبب پیشگیری از سرقت آن شود.

۳: از رها کردن خودرویتان در حالت روشن و یا نیمه باز با گمان به اینکه سریعاً به خودرو باز خواهید گشت جدا خودداری فرمایید

۴:از تجهیزات ایمنی برای حفاظت از خودروی تان استفاده کنید.

۵: در صورت خرابی و یا هر نوع حادثه‌ای جهت بوکسل کردن خودرو به مراکز امن و معتبر تماس بگیرید.

۶: حواستان به ایجاد تصادفات ساختگی باشد.

یکی از بهترین روش های پیشگیری از سرقت خودرو استفاده از دزدگیر ماشین می باشد.

دزدگیر خودرو

دزدگیر خودرو ویا به عبارت دیگر سیستم اعلان سرقت خودرو دستگاهی می باشد که با انجام دادن یک سری از وظایف وعملکرد برخی از سنسور ها سبب به کار درآمدن صدای آژیر خطر خودرو می گردد.

دزدگیر خودرو

دزدگیر خودرو وسیله‌ای است که با برقرارنمودن یک حریم خصوصی درجهت امنیت خودرو درصورت شکسته شدن شیشه خودرو و یا تعدی سایر قسمت‌های خودرو سبب اعلام خطر می گردد.

اجزای تشکیل دهنده دزدگیر خودرو

دزدگیر خودرو شامل اجزای مختلفی می باشد که وجود هر یک از این قطعات در عملکرد صحیح دزدگیر و آژیر خطر این سیستم میسر می‌باشد.

۱: پنل مرکزی

۲: آژیر خودرو

۳: حسگرخودرو

اجزای اصلی دزدگیر ماشین

کیت اصلی دزدگیر

کیت اصلی دزدگیر خودرو در واقع مغز سیستم اعلان آژیر خطر به حساب میاید و تمام قطعات دزدگیر را این سیستم کنترل می‌نماید اگر بنا بر هر دلیلی کیت اصلی معیوب گردد. فعالیت سایر قسمت‌ها امکان‌پذیر نیست و دزدگیر از کار می افتند

سنسورهای دزدگیر خودرو جهت پردازش دقیق اطلاعات و اعلام خطر به کیت اصلی آن که مغز دزدگیر است وصل شده است. راه اندازی صحیح این قطعه در عملکرد دقیق آژیر اعلان خطر بسیار موثر می‌باشد.

سنسور شوک دزدگیر

سنسورهایی در ساخت دزدگیر استفاده شدند که این سنسورها به هرگونه واکنش و یا ضربه‌ای اعلام آژیر می کند.. سیگنال‌هایی که توسط ضربه به این سنسورهاوارد می‌شود به سیستم کیت اصلی منتقل می‌گردد.سنسورهای دیگری نیز مرتبط با درب خودرو ،پنجره وغیره وجود دارند.

نمایشگر ال ای دی

درون سیستم اعلام خطر خودرو قطعه ای وجود دارد به نام نمایشگر ال ای دی که اکثر نصاب‌ها این قطعه را در کنار پنجره ویا قرار می‌دهند. البته مکان نصب این قطعه توسط هر شخص متفاوت می‌باشد. البته روشن بودن چراغ ال ای دی به سارقان این اعلام را می‌نماید که این خودرو مجهز به سیستم آژیر می‌باشد تا شاید از سرقت خودرو منصرف شوند.

ریموت‌های دزدگیر خودرو

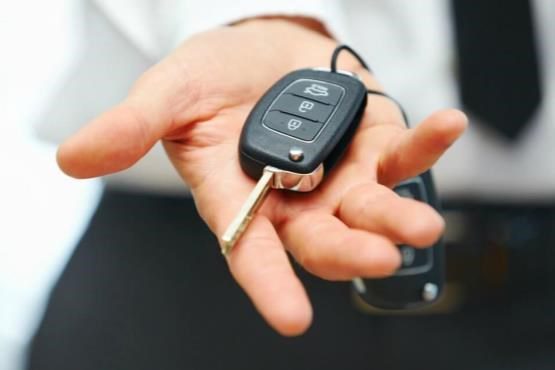

با استفاده از ریموت دزدگیر خودرو می‌توان کارهایی مانند قطع و وصل کردن صدای خودروویا بازو بست کردن درب های اتومبیل و کارهایی از این نمونه انجام داد..

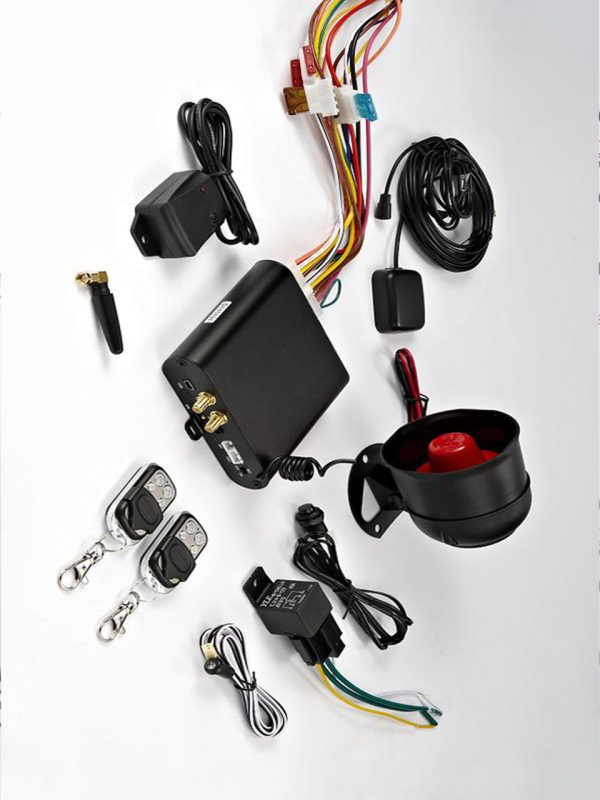

اجزای تشکیل دهنده دزدگیر ماشین

۱: کیت اصلی تشکیل دهنده دزدگیر ماشین

۲: سنسور شوک دزدگیر

۳: نمایشگر ال ای دی

۴: پمپ درب خودرو

۵: آژیر

۶: رول باکس

۷: آفتامات

۸: شیشه بالابر خودکار

۹: آنتن

۱۰: میکروسوئیچ

البته با توجه به نوع خودروییتان و هزینه‌ای که برای امنیت خودروی خود انجام می‌دهید. نوع این سیستم‌ها و قطعات در خودروی تان ممکن است متفاوت باشد.

سیم‌های دزدگیر خودرو

۱: سیم برق دزدگیر خودرو

سیستم دزدگیر خودرو نیازمند برق ۱۲ v بوده و توسط دو عدد سیم به رنگ‌های قرمز و مشکی به برق خودرو متصل می‌شوند سیم قرمز به فیوز و سیم مشکی بدنه به برق خودرو متصل می‌گردد. برای اتصال آسان سیم قرمز به یک فیوز تعبیه شده و از برق بات سوئیچ گرفته می‌ شود.

مقدار آمپر فیوز خودرو با توجه به اینکه بر روی سیم طراحی شده تعیین می‌گردد مقدار آمپر فیوز بر روی سیم طراحی شده تعیین می‌گردد و معمولاً چیزی بین ۲۰ الی ۳۰ آمپر نیازمند است در نقشه‌های تراشدایی سیم های دزدگیر خودرو سیم‌های قرمز با حروف ۱۲ BUT input سیم‌های مشکی با علامت بدنه یا guarantمشخص می‌گردد

۲:سیم راهنما

سیم راهنما جز سیم‌های خروجی خودرو می‌باشد و باید به دست سیم‌های راهنما متصل شود. در صورتی که دزدگیر دارای دو عدد سیم باشد این دو سیم همرنگ مربوط به راهنما می باشد که یکی به راهنمای چپ و دیگری راهنمای راست متصل می‌گردد و در صورتی که یک سیم داشته باشد این سیم توسط دیود 400v به سیم راهنمای خودرو متصل می‌گردد.

۳:سیم اعلان آژیر خودرو

سیم به رنگ‌های قرمز و مشکی در دزدگیر خودرو را باید به برق ۱۲ ولت نصب نماییم.

۴: سیم های لای دری دزدگیر خودرو

سیم‌های لایدری به دو نوع تقسیم می شوند

سیم‌های لای دری مثبت

سیم‌های لای دری منفی

۵: سیم‌های حسگر دزدگیر خودرو

این سیم خودرو به فیشACC سوئیچ متصل می‌گردد و وظیفه آن قطع مدار دزدگیر خودرو در حالت روشن می‌باشد

۶: سیم کاپوت خودرو

سیم کاپوت خودرو در نقشه ها باعلایمی مشخص می شوند.

۷:سیم صندوق پران

دربرخی از سیستم دزدگیر ها یک سیم باعلامت Trankopen مرتبط با صندوق پران می‌باشد. این سیم ارسال کننده برق منفی می‌باشد می‌توان با استفاده از روله و یک الکتروموتور درب صندوق را باز نمود. برای فعال کردن این سیستم بایستی دکمه چهار ریموت را بایستی به مدت دوثانیه به صورت ممتد نگه داشت.البته دربرخی از سیم ها دکمه Trankopenموجود نیست.البته جهت استفاده ازآن سیم دیگری وجود دارد بدرنقشه باعلامت-25mAمشخص شده است که ازآن نیز می توان به عنوان سیم صندوق پران استفاده نمود.

۸: سیم‌های قفل مرکزی خودرو

سیمی که با دریافت برق مثبت سبب می شود الکترو موتوردرب قفل خودرو را با نماید سیم قفل نامیده می شود.درسیستم دزدگیر شش عددسیم موجود می‌باشد که مرتبط با سیستم قفل مرکزی است که می‌توان این سیم هارا به دو دسته تقسیم کرد.

look

unlook

هزیک ازسیم ها در در دسته‌هایی سه تایی به یک عدد رله در داخل کنترل یونیت دزدگیر متصل می‌باشد که این رله‌ها به وسیله ریموت فعال می‌گردد ی تشخیص سیم‌های قفل مرکزی خودرو می‌توان از روی نقشه دزدگیر شناسایی کرد.

انواع روش های تست نمودن دزدگیر خودرو

armقفل

disarmباز

Alarm به مدت یک دقیقه در حال چشمک زدن

چگونه بدون نقشه سیم‌های دزدگیر را مشخص کنیم

۱: ابتدا می‌بایست سیم‌هایی که به رنگ قرمز و مشکی هستند را به برق ۱۲ v وصل کنیم

2: می‌بایست سیم آژیر را به آژیر یا لامپ تست متصل نماییم.

۳: در این مرحله می‌بایست شما سیم‌ها را با لامپ و یا آژیر تست نمایید به این صورت که سمتی را به برق مثبت و طرف این دیگران را به تک تک سیم‌ها وصل کنیم،سپس آن سیمی که سبب فعال شدن آژیر می‌گردد سیم لایه دری مثبت می‌باشد و اگر سیم آژیر را فعال نکند لامپ تست را به بدنه بدنه می‌بایست لامپ تست را وصل نمود در صورت آژیر زدن سیم دیگر منفی تحریک می‌گردد.

سیم لای دری خودرو به چه شکل‌هایی وجود دارند

سیم‌های لایدری خودرو به دو صورت منفی قطع و مثبت قطع وجود دارند. البته می‌بایست بدانید که بیشتر خودروها دارای سیم منفی قطع می‌باشند در حال حاضر خودرویی مانند مزدا ۳ مثبت قطع می‌باشد جهت نصب سیم لایه دری باید سیم کلید لایه دهی را مشخص کرد و پس از آن سیم دزدگیر را به آن متصل کنیم.

سیستم قفل مرکزی خودرو از چه قسمت‌هایی تشکیل شده است

سیستم قفل مرکزی خودرو از سه قسمت به نام‌های میکروسوئیچ و الکتروموتور و الکترو یونیت تشکیل شده است

الکتروموتور هم به نوبه خود از دو نوع الکتروموتور برقی و الکتروموتور آهنربایی وجود دارد

در جهت تست و آزمایش الکتروموتور می‌بایست آن را با باتری آزمایش نماییم.

این را دقت کنید که جهت تست الکتروموتور درب خودرو می‌بایستی بین ۴ الی ۶ دهم ثانیه نباید بیشتر برق به آن متصل باشد.

مراحل نصب دزدگیر ماشین

جهت نصب دزدگیر خودرو باید یک سری از اقدامات را به ترتیب انجام دهید

۱: جهت نصب دزدگیر ماشین می‌بایست ابتدا به دفترچه راهنمایی مرتبط با دزدگیر مراجعه نمایید.

۲: می‌بایست با توجه به مدل خودرو و جهت انجام سیستم برق کشی محاسباتی را انجام داد

۳: می‌بایست سیستم نقشه جهت نصب دزدگیر طراحی نمود.

۴: از از کارکرد صحیح قفل ها و شناسایی باز و بسته بودن قفل‌ها توسط دزدگیر خودرو مطمئن شوید.

۵: از پنل زیر فرمون جهت نصب دزدگیر استفاده نمایید چرا که با برداشتن درب آن مجموعه ای از فیوزها و سوکت‌ها را می‌بینیم.

۶: جهت نصب دزدگیر خودرو می‌توانیم از قسمت‌های مختلف خودرو استفاده کنیم که از دید سارقان بیشتر پنهان باشد.

۷: پس از نصب نمودن آژیر خودرو سعی نمایی سیم های آن را از طریق اتاق به موتور خودرو رسانیده جهت تامین برق و اتصال نمودن آژیرها

۸: آژیر دزدگیر خودرو را در قسمتی بین محفظه موتور و داخل کابین نصب کنید.

۹: جهت پیشگیری از ورود آب و روغن به درون آژیر جهت آن را به سمت پایین نصب نمایید.

۱۰:ازکلید که همراه آژیر قرار دارد و بر روی آن علامت‌های onو off مشخص شده است می‌توان جهت خاموش کردن در موارد ضروری استفاده نمود.

۱۱: از آنتن جهت افزایش دریافت سیگنال و بهبود عملکرد ریموت استفاده نمایید.

۱۲: سیم‌های مثبت و منفی آژیر خودرو را به این صورت نصب نمایید سیم مثبت آژیر به سیم برق باید متصل گردد و سیم منفی آن به کف اتصال پیدا کند.

۱۳: از نصب دقیق سیستم‌های سنسور دزدگیر به سیم‌های نشانگر باز بودن درهای خودرو مطمئن شوید چرا که با نصب دقیق آن سنسور آژیر خودرو به صدا در می‌آید.

۱۴: سیم برق دزدگیر باید به صورت مستقیم به باتری خودرو نصب گردد تا در صورت خاموش بودن خودرو نیز آژیر خطر آن به صدا درآید.

آشنایی با برخی از اصطلاحات جهت نصب دزدگیر

جهت نصب صحیح دزدگیر باید با برخی از اصطلاحات جهت نصب آن نیز آشنا شویم تا بتوانیم نصب این سیستم را به صورت صحیح انجام دهیم.

battery,batt=source=povert منبع تغذیه باتری خودرو

سرباتری مثبت(+):v+=positive=gostant12

سرباطری منفی(-):GnD=negative=chassis

کاپوت=hood

صندوق عقب=trunk

صندوق عقب بازکن=trunkopener,release

شاسی فشاری=pinswitch

شاسی فشاری در(-)=کلیدلا دربی منفی(_)=(_)door pin switch

شاسی فشاری در(+)=کلید لادربی مثبت(+)=(+)door pin switch

فلاشر=علامت دادن:(+)signal=light=hazard=parkinglight

سیم=wire

برق پله اول سوئیچ=Acc

آژیر=siren

بوق =بلندگوhorn

شاسی ریست=over-ride,reset

سنسورضربه:shock sensor

آنتن=antenna

ترمز=brake

ترمزدستی=hand brake

عواملی که سبب به صدا درآمدن دزدگیر خودرو می‌گردد.

۱: ورود ضربه به خودرو

۲: باز شدن درب‌های خودرو

۳: باز شدن کاپوت یا صندوق عقب خودرو

۴:on شدن سوئیچ خودرو

امیدوارم دراین مقاله توانسته باشیم تاراهنمایی لازم جهت نصب صحیح دزدگیر خودرورا به شما آموزش داده باشیم.
